The Latest Innovation of 5 Axis CNC Machine

Share with

Article by: Toyoda Machinery SE Asia Co., Ltd. & MEGA Tech Magazine

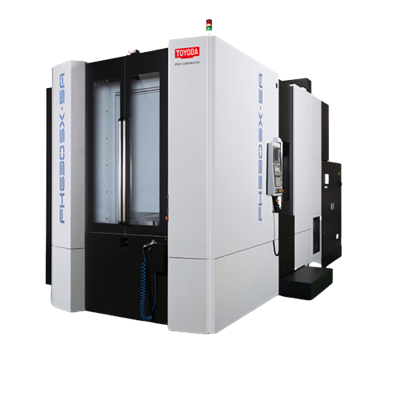

      ใหม่ล่าสุด! FH630SX-5A Machining Centers แบบ 5 แกน จาก TOYODA ที่มีขนาดใหญ่ และทรงประสิทธิภาพในการกัดชิ้นงานได้หลากหลาย  และทรงพลังในการกัดชิ้นงานขนาดใหญ่ได้อย่างดีเยี่ยม   FH630SX-5A มีความพิเศษที่สามารถใช้ได้ในหลากหลายอุตสาหกรรม  เช่น  อุตสาหกรรมยานยนต์ อุตสาหกรรมการบิน รวมถึงอุตสาหกรรมที่เกี่ยวข้องกับพลังงาน และเครื่องจักรกลเพื่อการก่อสร้างและการขนส่ง

            เครื่องจักรรุ่นนี้ มีความสามารถในการกัดชิ้นงานที่มีรูปทรงที่ซับซ้อนและพื้นผิวที่หลากหลายแตกต่างกัน โดยการตั้งค่าการทำงานด้วย FANUC CNC controller  รุ่น 31i  เพื่อประมวลผลการทำงานรวมถึงการควบคุมการทำงานของเครื่องได้โดยการตั้งค่าเครื่องในครั้งเดียว  ซึ่งช่วยลดเวลาในการตั้งค่าการขึ้นรูปชิ้นงานแบบต่าง ๆ ได้รวดเร็วขึ้น

             อีกทั้งเครื่องจักรรุ่นนี้ยังสามารถผลิตชิ้นงานด้วยคุณภาพสูง รวมถึงเครื่องรุ่นนี้ยังมีขีดความสามารถในการผลิตสูง  ที่ช่วยเพิ่มประสิทธิภาพด้านการผลิต  ซึ่งช่วยลดต้นทุนในการผลิตได้อย่างดีเยี่ยม

ลักษณะเด่นของเครื่อง FH630SX-5A

            สามารถรองรับชิ้นงานขนาดใหญ่

              FH630SX-5A มีความสามารถในกัดชิ้นงานขนาดใหญ่ หน้ากว้างสูงสุด 1,050 มม. ความสูงสูงสุด 1,600 มม.  รวมถึงชิ้นงานที่มีเส้นผ่าศูนย์กลางสูงสุด Ø1,170 มม.และสามารถรองรับชิ้นงานที่มีน้ำหนักสูงสุดถึง 1,500 กก.การสวิงของสปินเดลที่สามารถหมุนแกนได้สูงถึง 230º ซึ่งทำให้เครื่องจักรรุ่นนี้สามารถรองรับชิ้นงานขนาดใหญ่ได้อย่างดีเยี่ยม

              ประสิทธิภาพในการกัดขึ้นงานสูง

              ด้วยลักษณะของแกนหมุนที่มีขนาดใหญ่ มีความยืดหยุนสูง แข็งแรง และทรงพลัง ดังนั้นเครื่อง FH630SX-5A  จึงมีความสามารถในการกัดชิ้นงานได้หลากหลาย ตั้งแต่วัสดุที่หลากหลาย ตั้งแต่ชิ้นงานที่มีความแข็งแบบทั่วไป เช่น อลูมิเนียม(Aluminum) รวมไปถึงชิ้นงานที่ยากต่อการกัด เช่น อินคอแนล(Inconel) และไทเทเนียม(Titanium)

               FH630SX-5A ถูกออกแบบมาพิเศษ ด้วยโครงสร้างเครื่องจักรที่มีขนาดใหญ่ และแข็งแรง รวมถึงมีแกนหมุนที่มีประสิทธิภาพ ทรงพลัง และมีความยืดหยุ่นสูงในการตัดชิ้นงาน พร้อมรองรับการทำงานในการกัดชิ้นงานหลากหลายและยอดเยี่ยมยิ่งขึ้น

               โดย TOYODA ได้นำแกนหมุนที่สามารถเอียงกัดชิ้นงานได้ ซึ่งแกนหมุนนี้ ได้รับการถ่ายทอดมากจาก DNA ของ JTEKT  ซึ่งเป็นเอกลักษณ์เฉพาะตัว และความแข็งแรงสูง รวมถึงมีโครงสร้างเครื่องจักรที่มีขนาดใหญ่และแข็งแรงพร้อมรองรับชิ้นงานทุกประเภท จึงทำให้สามารถกัดชิ้นงานที่มีขนาดใหญ่ และแข็งได้อย่างมีประสิทธิภาพ รวมถึงมีความสเถียรภาพในการกัดชิ้นงานสูง

               นอกจากนี้ ด้วยโครงสร้างขนาดใหหญ่ของเครื่องจักร  ที่ช่วยรองรับการทำงานของ แกนหมุน แบบ 5  แกนแล้ว  เครื่องนี้ยังสามารถลดแรงสั่นสะเทือนจาก “ภายนอก” ที่มีผลต่อความแม่นยำในการประมวลผลการทำงานของเครื่องจักรได้เป็นอย่างดี  ดังนั้น การที่เครื่องจักรมีโครงสร้างที่แข็งแรง  จึงทำให้สามารถรองรับการกัดขึ้นงานที่เป็นวัสดุที่มีความแข็งสูงได้อย่างดีเยี่ยม  รวมถึงช่วยชะลอความเร็วในการป้อนชิ้นงานได้เป็นอย่างดี

คุณสมบัติพิเศษของแกนหมุนในเครื่องจักร FH630SX-5A

             แกนหมุนแบบยืดหยุ่นได้ (แกน C)

               ด้วยความยืดหยุดของแกนหมุนที่สามารถเอียงหรือปรับเปลี่ยนองศาได้  รวมถึงการมีโครงสร้างเครื่องจักรที่มีขนาดใหญ่และแข็ง  จึงทำให้สามารถโหลดชิ้นงานที่มีขนาดใหญ่ลงบนพาเลทที่รองรับชิ้นงานได้โดยไม่มีผลต่อการกัดชิ้นงาน  อีกทั้งเครื่องจักรรุ่น FH630SX-5A ยังมีในส่วนของแกนหมุน ที่เป็นแกน C สามารถสวิงได้ทั้งสองฝั่งด้านข้างของแกนหมุน  ดังนั้น น้ำหนักของชิ้นงานที่นำมากัดจึงไม่มีผลต่อการขึ้นรูปของชิ้นงาน นอกจากนี้แกนหมุนการเอียงของแกนหมุนยังมีความยาวของระยะห่างในการหมุนประมาณ 100 มม. ซึ่งทำให้ระยะการเคลื่อนที่ของแกนหมุนของแกนตรงสั้นขึ้น  ซึ่งช่วยให้ระบบการควบคุมการกัดชิ้นงานมารถประมวลผลชิ้นงานที่มีขนาดใหญ่ได้โดยการตั้งค่าเพียงครั้งเดียว  ซึ่งสะดวกต่อการบริหารจัดการทำงานของเครื่องจักร

             การทำงานของแกนหมุนที่รองรับชิ้นงานที่หลากหลาย

                      ด้วยความยืดหยุ่นของแกนแกนหมุรในเครื่อง FH630SX-5A ที่สามารถรองรับการกัดชิ้นงานได้หลากหลายรูปแบบ  ดังนั้นแกนหมุนของเครื่องจักรรุ่นนี้จึงถูกออกแบบมาในตำแหน่งที่เหมาะสม  เพื่อให้มีความสามารถในการปรับเปลี่ยนแกนหมุนได้รูปร่างและขนาดของชิ้นงาน  รวมถึงสามารถกัดชิ้นงานที่อยู่บนพาเลท ที่มีระยะห่างจากจุดศูนย์กลางถึง 300 มม. ในขณะที่แกนหมุนอยู่ตำแหน่งแนวตั้ง ซึ่งช่วยให้พื้นที่ในการกัดชิ้นงานมีขนาดกว้างมากขึ้น

โครงสร้างของเครื่องจักรที่ช่วยส่งเสริมประสิทธิภาพการทำงานของเครื่อง FH630SX-5A แบบ 5 แกน

                ความสามารถในการเคลื่อนที่ในแกน-Y แบบสามมาตร

                ด้วยบอลสกรูของแกน  ที่มีตำแหน่งอยู่บริเวณกึ่งกลางของโครงสร้างเครื่อง โดยที่เครื่องจักรรุ่นนี้ยังมาพร้อมกับ การเคลื่อนที่ของแกน Y แบบสมมาตร ซึ่งทำให้สามารถช่วยลดความร้อน  อันเนื่องมาจากการเปลี่ยนแปลงอุณหภูมิ และรวมถึงช่วยลดความไม่สมดุลอันเนื่องมาจากแรงโน้มถ่วง จึงทำให้สามารถป้อนชิ้นงานได้อย่างมีความเสถียรมากยิ่งขึ้น

                 ■  ระบบเสารับน้ำหนักด้านหลัง

      ด้วยการเคลื่อนที่ของแกน X ที่มีอานรองรับร่วมกับเสารับน้ำหนักด้านหลังที่มีความแข็งแรงทนทาน สามารถรองรับชิ้นงานขนาดใหญ่ รวมถึงช่วยให้ระบบผลิตชิ้นส่วนให้มีความคล่องตัว ด้วยการปรับสมดุลลดน้ำหนักตัวเครื่องในขณะเคลื่อนที่ แต่ประสิทธิภาพการกัดชิ้นงานที่แข็งเป็นพิเศษได้เป็นอย่างดี

               ฐานรองรับเครื่องจักรที่มีความแข็งแรงเป็นพิเศษ

              ฐานรองรับการเคลื่อนที่ของเครื่องจักรที่มีความแข็งแรงเป็นพิเศษ  TOYODA ได้นำเทคโนโลยีการวิเคราะห์แบบ  FEM  จึงทำให้มีความแข็งแรงเพียงพอและช่วยเพิ่มระดับที่เคลื่อนที่ได้อย่างมีประสิทธิภาพมากยิ่งขึ้น จึงทำให้สามารถป้อนชิ้นงานในแต่ละแกนได้อย่างมีความเสถียรเป็นอย่างดี

               ลูกกลิ้งเหล็กหล่อที่มีความแข็งแรงเป็นพิเศษ:

                     เมื่อเทียบกับไกด์บอลแล้ว สไลด์ลูกกลิ้งทรงกระบอกมีคุณสมบัติช่วยให้การเสียรูปของชิ้นงานเกิดขึ้นน้อยกว่า   เมื่อเทียบกับการโหลด  เนื่องจากสามารถลดแรงสั่นสะเทือนได้ดีกว่า  ซึ่งคุณสมบัติพิเศษนี้จึงสามารถทำให้วางตำแหน่งชิ้นงานได้รวดเร็วกว่า   และมีการปรับตัวได้อย่างรวดเร็ว แม้จะมีการเร่งความเร็วหรือหยุดอย่างกระทันหัน อีกทั้งยังช่วยเสริมประสิทธิภาพการผลิตชิ้นงานได้สูงขึ้นอีกด้วย

ด้วยเทคโนโลยีการผลิตเครื่องจักรของ JTEKT ที่ช่วยทำให้การยึดชิ้นงานกับพาเลทมีความมั่นคงและแม่นยำในการกัดชิ้นงาน จึงทำให้ลูกกลิ้งสไลด์มีอัตราการป้อนชิ้นงานที่มีความรวดเร็วสูงและดีที่สุด เมื่อเทียบกับผลิตภัณฑ์เครื่องจักรรุ่นอื่นๆ ในระดับเดียวกัน
